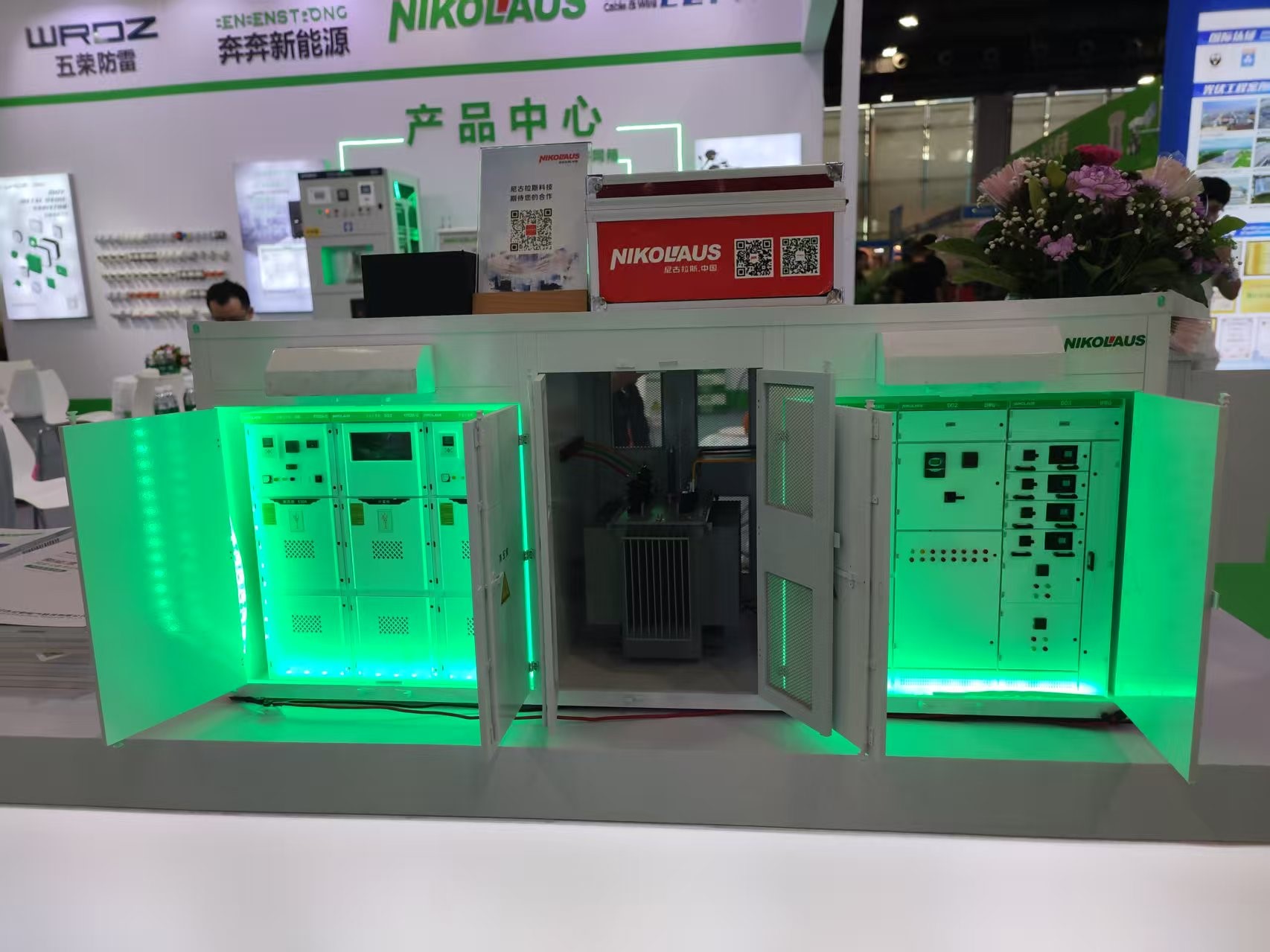

工业展会配电设备模型制作厂家,新能源配套模型定制

模型制作核心目标

以1:10比例还原工业级新能源配电设备外观特征（含箱体结构、品牌标识、功能分区等），通过材料选择与工艺控制实现90%视觉还原度，适配展览展示、教学演示等场景需求。

一、材料选择与预处理

1. 主体材料

   • 箱体：采用ABS工程塑料（厚度3mm）激光切割成型，兼顾轻量化与结构强度，表面易打磨抛光；

   • 金属部件：开关、铰链等细节件使用铝合金CNC精雕，还原工业设备质感；

   • 透明部件：仪表窗口采用2mm亚克力板热弯成型，模拟玻璃观测窗效果。

2. 辅助材料

   • 补土：田宫灰色膏状补土，用于填补3D打印层纹；

   • 底漆：郡士1000目灰色水补土，增强涂层附着力；

   • 色漆：GSI水性漆（主色标号：H308工业灰+荧光绿点缀）。

二、制作工艺流程

1. 数字化建模与加工

   • 依据实物照片进行3D建模（Rhino软件），重点保留品牌LOGO浮雕、散热格栅、操作面板等特征；

   • 箱体主体分件打印（分上下盖、侧板、门板），降低后期合模难度。

2. 精密组装

   • 使用0.3mm定位销确保各面板拼接无错位；

   • 门板铰链采用磁吸式设计（2mm钕磁铁嵌入），实现可开闭功能；

   • 线槽与接口处粘贴蚀刻片（0.2mm黄铜片），强化细节层次感。

3. 表面处理

   • 打磨：400→800→1200目砂纸阶梯式打磨，消除打印层纹；

   • 旧化：干扫银色珐琅漆模拟金属磨损，渗线液强化面板沟槽阴影；

   • 标识还原：水贴纸印刷品牌LOGO（Pantone 348C绿色标准色）。

三、后期上色与质感强化

1. 分色喷涂

   • 主箱体：灰色底漆→主色喷涂→消光保护漆；

   • 功能分区：荧光绿马克笔勾画高压警示标识，UV胶模拟密封胶条。

2. 环境适配

   • 底座添加微型植被（模型草粉）与电缆道具（扭曲铜丝），构建电站场景叙事；

   • 可选项：内置LED冷光灯带（5V USB供电），点亮仪表盘增强互动性。
